大王HVLS節能風扇分為W.FANS、D.FANS、DW.FANS
三大系列產品,適合各種不同環境空間使用。
層層技術支持,大王以強大的技術服務作為保障,
更專業地提高客戶滿意度。
大王針對廠房車間、物流倉儲、公共建筑、商業場所等
各種空間提供可實施的、有操作性的通風、降溫、除濕方案。
大王成立至今,始終堅持“專注、高效、安全”的發展定位。
大王,讓世界如沐春風!
安全扇葉-氣流核心部件

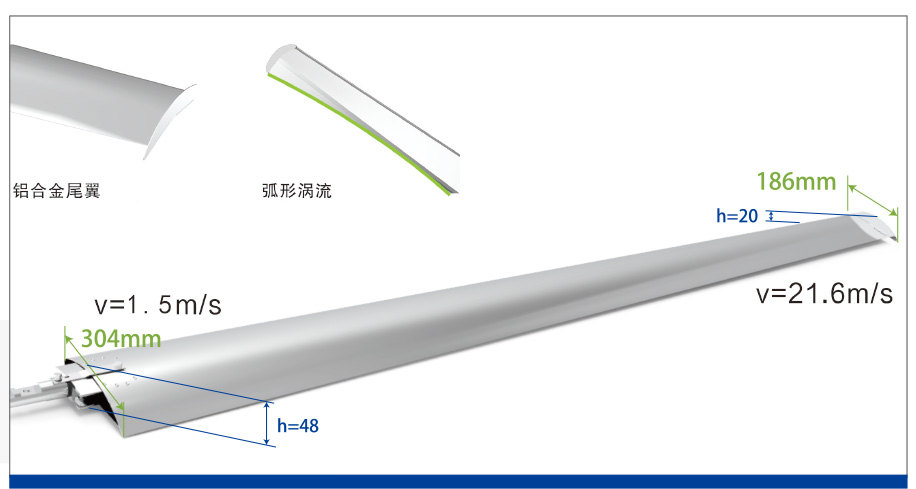

A. | 葉片設計-流線型變截面 |
通過空氣動力學仿真分析,應用等弦長理論,結合相對線速度原理,研發設計出流線型變截面扇葉,葉根到葉尖逐漸變窄變薄,受力更平衡、送風更均勻,且中心無空洞 |
B. | 葉片選材一航空級工業合金板材 |
采用5052H32高標號1.5MM 航空級鋁合金母板,精密數控成型,強度和柔韌性更高,確保不斷裂。每個葉片僅有 6.7 公斤(7.3M 直徑,不含緩沖件),葉片數量少,重量輕,減少電機負荷,延長使用壽命,安全節能。 |

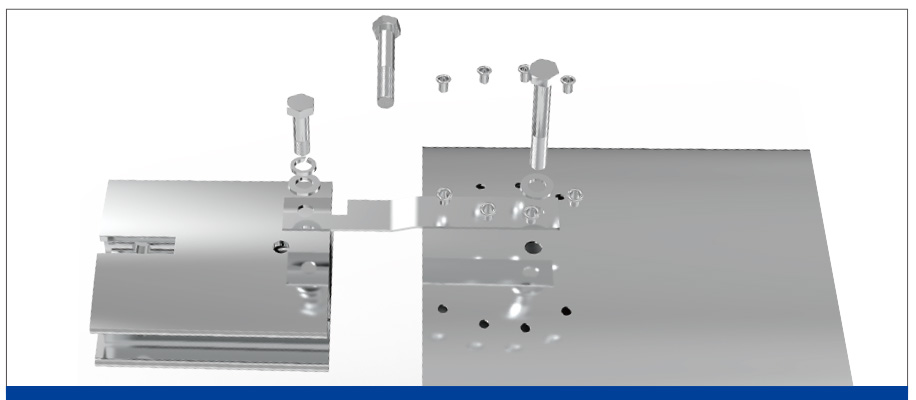

C. | 葉片連接一一多點鉚接工藝 |

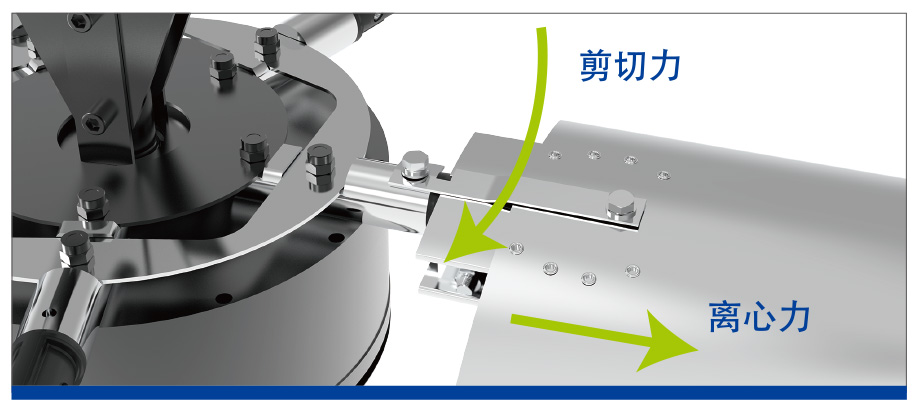

16 顆高強度鋼芯鉚釘上下分離接(單顆鉚釘可承受 1500KG 拉力)形成葉片上下層獨立面受力以承受風扇全速運行時強大的離心力。 |
緩沖結構-風扇高效組件

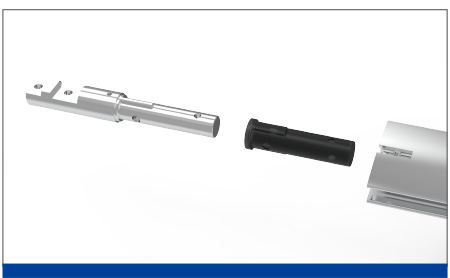

A. | 減振橡膠 | ![]() |
葉柄整體 PU 聚氨包膠--- 與葉片緩沖腔高精度配合,高 效吸收來自葉片的應力及氣流振動,減輕電機負載,延長使用壽命。 |

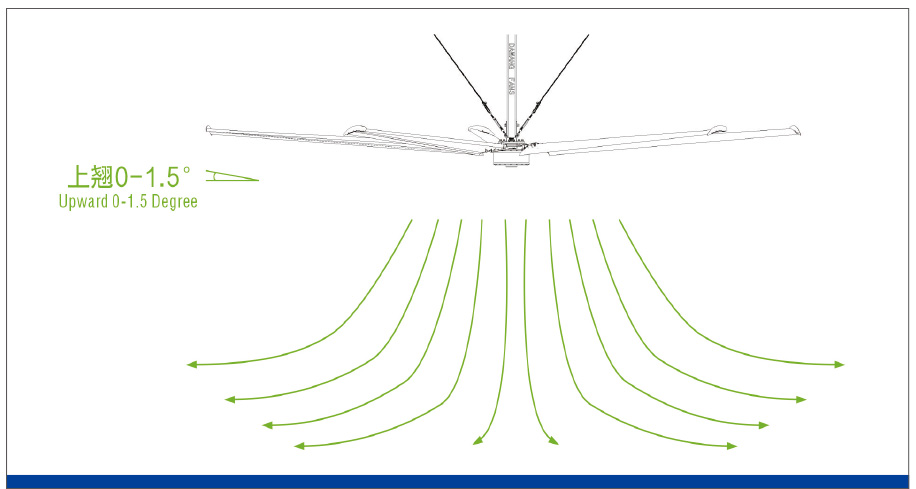

B. | 上翔0-1.5° |
0-1.5°微上揚--- 緩沖腔內設有精確角度限位,葉柄與緩沖腔連接后形成 0-1.5微上揚,有效消除風扇運行過程中產生的反向作用力,并形成錐形氣流,實現中心無空洞且增加覆蓋范圍。 |
專利輪轂-風扇安全核心

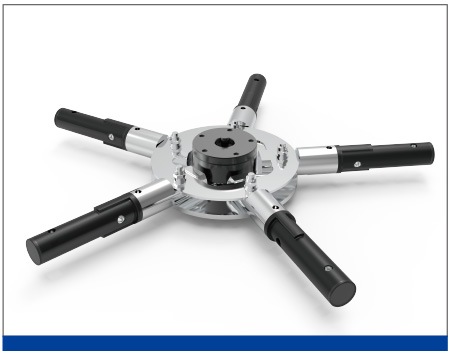

A. | 專利集成輪毅 | ![]() |
通過上下壓盤與葉柄凹凸臺階的相互咬合,使得葉柄與輪 /電機形成一體,運用整體結構來承受風扇運行時的離心力,所有緊固件不受力。 |
B. | 專利內錐軸套 | ![]() |
輪轂中心設置專利內錐套件,與外轉子電機輸出軸形成結構性自鎖,在重力作用下形成自然漲緊,確保整體輪毅與電機的可靠連接。 |

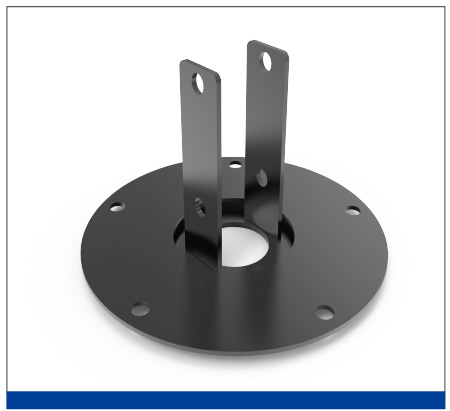

C. | 安全防墜結構 | ![]() |
將 5根葉柄通過螺柱與防墜環連成一體,與機架底盤形成套掛,防止由于輪毅脫落或者斷軸造成墜落。 |
D. | 防墜環與外轉子電機 | ![]() |
防墜環與電機法蘭盤形成套圈,確保在遇到電機斷軸的情況下形成有效勾掛,確保運行安全。 |
